Típus: Levehető spirállemezes hőcserélő

A Wuxi Hongdinghua Chemical Equipment Co., Ltd. által gyártott különféle típusú levehető spirállemezes hőcserélők közül a levehető spirállemezes hőcserélő is választható típusú hőcserélő.

A levehető spirállemezes hőcserélő szerkezeti jellemzői:

A leszerelhető spirális lemezes hőcserélő két párhuzamos vékony acéllemez hengerlésével készül, amelyek egy pár spirális áramlási csatorna alakul ki, amelyek egymástól el vannak választva. A hideg és a meleg folyadék két csatornán áramlik, amelyeket egy spirális lemez választ el egymástól, mint hőátadó felületet. A két lemez közé egy csatornatávtartó van hegesztve, hogy megtartsa a csatornák közötti távolságot, és növelje a spirállemez merevségét is. A hőcserélő közepén egy központi elválasztó lemez van elhelyezve a két spirálcsatorna elválasztására. Felül és alul vannak hegesztett fedőlemezek vagy fejek, valamint két folyadék bemeneti és kimeneti csövek. Általában az egyik bemeneti és kimeneti pár a kerületi élen található (a csatlakozó cső lehet érintőleges vagy sugárirányú), míg a másik pár a tengelyen található. A végszakasz az egyik csatorna mindkét végén hegeszthető és zárható, míg a másik csatorna nincs hegesztve. A két vége végburkolatokon és karimákon keresztül van összekötve, amelyet II. típusú levehető spirállemezes hőcserélőnek neveznek; A III-as típusú leszerelhető spirállemezes hőcserélő felépítése az, hogy az egyik csatorna egyik végén hegesztve van lezárva, míg a másik csatorna a másik végén hegesztett és lezárt, majd mindkét vége zárókupakokon és karimákon keresztül össze van kötve.

Levehető spirállemezes hőcserélő alkalmazása:

Alkalmas olyan iparágakban, mint a kémia, kőolaj, oldószerek, gyógyszeripar, élelmiszer- és italgyártás, gépek, textilgyártás, kohászat, acélhengerlés, kokszolás stb. Gőzgőz hőcserét, gázfolyadék hőcserét és folyékony folyékony hőcserét végezhet, valamint alkalmas olyan nagy viszkozitású közegekhez is, amelyek hőcserét igényelnek magas hőmérsékleten vagy nagy nyomáson, például hűtési és sűrítési körülmények között, hűtési és kondenzációs körülmények között. hővisszanyerés.

A levehető spirállemezes hőcserélő adatai:

A levehető spirállemezes hőcserélő a következő előnyökkel rendelkezik a teljesítmény tekintetében:

1. Magas termikus hatásfok: Kétféle hőcserélő folyadékot képes tartani alacsony áramlási sebességen, serkenti a turbulenciát és javítja a hőátadás hatékonyságát. A közeg hőmérséklet-különbsége akár 1 â is lehet, ami kis hőveszteséget eredményez; Ugyanazon nyomásveszteség mellett a hőátadás hatékonysága 3-5-szöröse a cső alakú hőcserélőének; A hővisszanyerés hatásfoka elérheti a 99%-ot.

2. Kompakt szerkezetű, kis méretű és kis területet foglalva elfoglalja a héj- és csőhőcserélő területének kb. 30%-át.

3. Alacsony gyártási költség

4. Rugalmas működés

5. A nem levehető spirállemezes hőcserélőkkel összehasonlítva mindkét végén nyitható végfedelek kényelmesebbek a telepítéshez, tisztításhoz és karbantartáshoz, és képesek öntisztulni. A közeg spirális áramlása miatt a szennyeződés nem könnyen rakódik le; Könnyen tisztítható, gőzzel vagy lúgos oldattal mosható, egyszerű és könnyen kezelhető, alkalmas tisztítóeszközök beépítésére.

6. Alacsony ellenállás: A héjon lévő összekötő cső érintőleges szerkezetű. A közeg egyetlen csatornán áramlik, ami nagyobb áramlási sebességet tesz lehetővé, mint más hőcserélők. Alacsony nyomásveszteség, nagy kapacitású gőz vagy gáz kezelésére használható;

7. Több egység is kombinálható használathoz: Amikor egyetlen eszköz nem tudja teljesíteni a használati követelményeket, több eszköz is kombinálható, de a kombinációnak meg kell felelnie az alábbi előírásoknak: párhuzamos kombináció, soros kombináció, valamint az eszközök és a csatornák közötti távolság azonos. Hibrid kombináció: Egy csatorna párhuzamos és egy csatorna sorosan.

8. Levehető spirállemezes hőcserélők gőz-gőz hőcseréjére történő alkalmazásakor hűtő keringető vizet kell felszerelni. Ha a középnyomás és a hőmérséklet meghaladja az alkalmazási tartományt, más hőcserélő szerkezeteket kell választani, mint például a héj- és csőhőcserélőket.

9. Óvintézkedések a levehető spirállemezes hőcserélő működéséhez

(1) Amikor a gőzleválasztás leáll, a hőmérsékletnek a hőcserélő bemeneti és kimeneti szuszpenziójának mindkét oldalán 40 °C alatt kell lennie.

(2) A spirállemezes hőcserélőt az előírt követelményeknek megfelelően kell használni a sérülések elkerülése érdekében.

(3) A levehető hőcserélő mindkét végén lévő nagy burkolat eltávolítása után a hőcserélő öblítésére nem használható nagynyomású víz, mivel ez súlyosan károsítja a hőcserélőt.

A levehető spirállemezes hőcserélő egy hatékony, energiatakarékos és alacsony befektetést igénylő hőcserélő berendezés, kiváló teljesítménnyel.

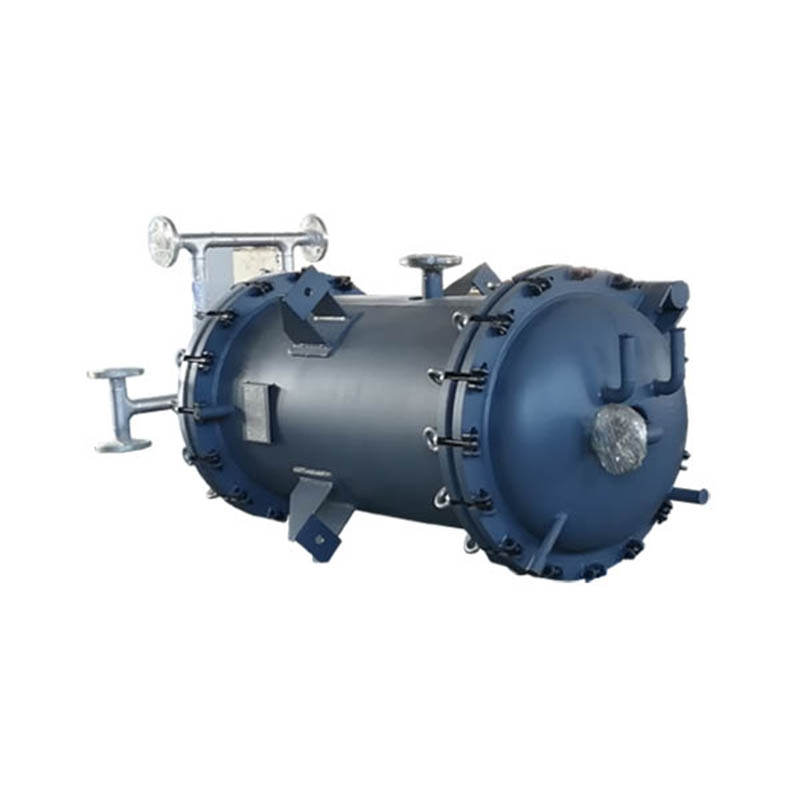

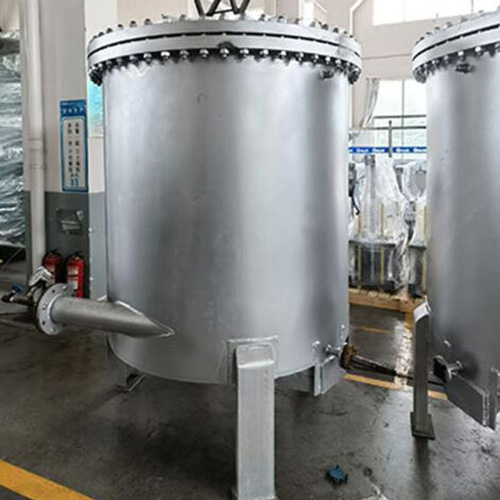

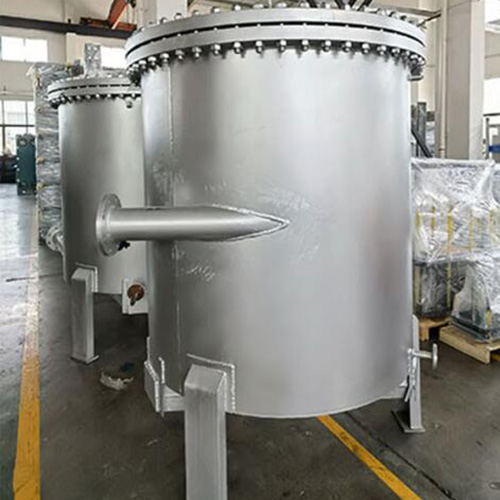

Levehető spirállemezes hőcserélő
