Ipari centrifugállapátos törlőfólia elpárologtató

Az iparban széles körben használják a törölt fólia elpárologtatókat. A Wuxi Hongdinghua Chemical Equipment Co., Ltd.-nek gyakran meg kell terveznie olyan berendezéseket, amelyek olyan hatásokat érhetnek el, mint a párolgás, az ipari centrifugállapátos, törölt filmpárologtató, koncentrálás, gáztalanítás, színtelenítés, szagtalanítás, szárítás és a kezelt anyagok reakciója. Ugyanakkor az anyagok különleges fizikai vagy kémiai tulajdonságokkal rendelkeznek, mint például hőérzékenység, viszkozitás, kristályosodás, kokszosodás, lerakódás és egyéb jellemzők, kombinálva a koncentrációs követelményekkel. A letörölt fólia elpárologtató olyan eszköz, amely megfelel ezeknek a kényszerfeltételeknek, és széles körben használják, és jó kezelési eredményeket értek el.

Az ipari centrifugállapátos törlőfólia elpárologtató működési elve

A Centrifugal Wiped film elpárologtató egy hatékony elpárologtató, amely forgó lapátokon keresztül erőszakosan filmet képez, és nagy sebességgel áramlik. Magas hőátadási hatékonysággal, rövid tartási idővel rendelkezik, és vákuumkörülmények között képes a leeső film párologtatására.

A centrifugális letörölt film párologtató egy vagy több hengerből áll köpenyfűtéssel és egy forgó szerkezettel a henger belsejében. A lapátok folyamatosan törlik a centrifugális törlőfólia elpárologtatóba kerülő anyagot, egyenletes vastagságú filmet képezve a fűtőfelületen és lefelé mozognak; A folyamat során az alacsony forráspontú komponenseket elpárologtatják, és a maradékot kiürítik a centrifugálisan törölt filmbepárló aljáról.

5. A párologtató szakasz hengerének belső fala precíziós fúráson és polírozáson esett át, így a felület kevésbé van kitéve a kokszosodásnak és a lerakódásnak.

A centrifugális törlőfólia elpárologtató jellemzői és alkalmazása

A centrifugális, törölt film elpárologtató szerkezeti jellemzői a következők:

1. Motor és reduktor: Meghajtó eszköz a forgórész forgatásához.

2. Gőzfolyadék-leválasztó kamra: az anyagok a gőzfolyadék-leválasztó kamra alsó részén lévő bemeneten keresztül érintőlegesen lépnek be a centrifugális letörölhető fólia elpárologtatóba, és folyamatosan és egyenletesen oszlanak el a centrifugális letörölt film elpárologtató párologtató kamrájának falán a gőzleválasztó folyadékkamra alsó részén található folyadékelosztón keresztül. A párologtató kamrából elpárologtatott másodlagos gőz a centrifugális letörölhető filmpárologtató felső részén lévő elválasztó kamrába emelkedik, és elválik a folyadékcseppektől vagy haboktól, amelyeket a szekunder gőz a gőz-folyadék-leválasztó kamrába szerelt gáz-folyadék szeparátoron keresztül szállíthat.

3. Folyadékelosztó: A rotorra szerelve az anyag tangenciális irányból kerül a centrifugális letörölt film elpárologtatóba, és a forgó folyadékelosztón keresztül folyamatosan és egyenletesen oszlik el film alakban a párologtató felületen.

4. Gázfolyadék-leválasztó: a gázfolyadék-leválasztó az elválasztókamra felső részébe kerül beépítésre, amely felfogja a felszálló szekunder gőz által szállított folyadékcseppeket vagy habot, és visszaesik a párolgási felületre.

5. Párologtató kamra: Az elpárologtató kamra belső fala az a párologtató felület, ahol hőt cserél a forgó lapátok és a köpeny belsejében lévő fűtőközeg által filmre kényszerített anyagokkal.

6. Rotor: A forgórész egy forgó tengelyből és egy forgó keretből áll. A rotort egy villanymotor és egy reduktor hajtja, és körkörös mozgásra hajtja a lapátokat. Erősségét, geometriai méreteit és stabilitását garantálni kell.

7. Penge: A penge körkörös mozdulatokkal mozog, folyamatosan törli a folyékony anyagot az elpárologtató felületre, hogy vékony filmet képezzen, hogy elérje a vékonyréteg-párolgás hatását.

Csúszó penge centrifugális letörölhető film elpárologtatóhoz

A csúszó penge a penge legalapvetőbb és legelterjedtebb formája. A penge a forgórész négy lapátvezető hornyába van beépítve, és a forgórész forgásának centrifugális erejének köszönhetően sugárirányban halad a párologtató henger belső fala felé, miközben körkörös mozgást is végez a rotorral. A penge törlése miatt az anyag filmturbulens állapotba kerül a párolgási fal felületén, ami nagymértékben javítja a hőátadási tényezőt. Ezzel a folyamatos törléssel ugyanakkor hatékonyan gátolja az alapanyag túlmelegedését, száraz falát és lerakódását. Általában a csúszópenge politetrafluor-etilénből készül, amely 150 °C alatti munkahőmérsékletre alkalmas; Ha a párolgási hőmérséklet 150 °C felett van, szénszálas anyagot kell használni. A penge alsó felülete egy bizonyos szögben elhelyezett vezetőhoronnyal van megmunkálva.

8. Az alsó fej magas hőmérsékletnek ellenálló önkenő csapágyakkal van felszerelve, az alsó csapágynak kényelmesnek kell lennie az anyagkiürítéshez, valamint a karbantartáshoz és javításhoz.

A centrifugális, törölt film elpárologtató működési jellemzői a következők:

1. Minimális nyomásveszteség

A centrifugális, törölt film elpárologtatóban az anyag "áramlása" és a másodlagos gőz "áramlása" két független "csatornában" van:

Az anyag a párologtató kamra fala mentén esik és leereszkedik; A szekunder gőz szinte akadálytalanul hagyja el az elpárologtatót a henger közepétől, így a nyomásveszteség minimális.

2. Valódi vákuumkörülmények között képes működni

A párologtató felületről a kondenzátor felé tartó másodlagos gőz rendkívül kis ellenállása miatt magas vákuumfokot tud fenntartani a teljes párologtatókamra falának párolgási felületén. A Vákuumfokozat javítása hatékonyan csökkenti a feldolgozott anyag forráspontját.

3. Magas hőátbocsátási tényező, nagy párolgási intenzitás

Az anyag forráspontjának csökkenése növeli a hőmérséklet-különbséget a forró közeggel szemben; A turbulens folyadékfilm csökkenti a hőellenállást; Hasonlóképpen gátolt a falon lévő anyagok kokszosodása és lerakódása, valamint javul a párologtató henger falának részleges hőátbocsátási tényezője; Ezért a párolgási intenzitása nagyon magas.

4. Alacsony hőmérsékletű párolgás

A párologtató henger belsejében nagy vákuumot fenntartó képességnek köszönhetően a kezelt anyag forráspontja nagymértékben csökken, így különösen alkalmas hőérzékeny anyagok alacsony hőmérsékletű párologtatására.

5. Rövid áramlási idő

Az anyag áramlási ideje az elpárologtatóban nagyon rövid, hatékonyan akadályozza meg a termék bomlását, aggregációját vagy minőségromlását a párolgási folyamat során.

6. Alacsony minőségű gőz használható

A gőz egy általánosan használt hőközeg. Az anyagok forráspontjának csökkentésével és az azonos hőmérséklet-különbség biztosításával a fűtőközeg hőmérséklete csökkenthető. A gyenge minőségű gőz hasznosítása előnyös az energia hasznosítás szempontjából. Különösen alkalmas végső hatású elpárologtatóként több hatású elpárologtatáshoz.

7. Erős alkalmazkodóképesség és könnyű kezelhetőség

A centrifugális, törölt filmpárologtató szerkezete speciális. A centrifugális letörölt fólia elpárologtató a hagyományos elpárologtatók által nehezen kezelhető magas viszkozitású, részecsketartalmú, hőérzékenység kezelésére használható.

Kristályosodásra hajlamos anyag. A centrifugális, törölt fólia elpárologtató nagy működési rugalmassággal, stabil működési feltételekkel, alacsony karbantartási munkaterheléssel és kényelmes karbantartással rendelkezik.

A HDH által gyártott centrifugális elpárologtató széles körben elismert és elfogadott, a HDH által tervezett és gyártott centrifugális letörölhető elpárologtató pedig különféle igényekre alkalmas:

1. Lepárlás

2. Koncentráció

3. Gáztalanítás

4. Fehérítés

5. Szagtalanítás

6. Szárítás

7. Reakció

8. Kristályosítás (az elpárologtató hűtő funkciójának gyakorlása)

9. Újrahasznosítás (különösen a gyógyszeriparban használt oldószerek vagy egyéb hasznos anyagok)

10. Tisztítás (például tengervíz sótalanítása, tiszta oldatos anyagok elválasztása)

A centrifugális törlésű fólia elpárologtató adatai

A centrifugális, törölt fólia elpárologtató egyfajta törölt film párologtató. Az ok, amiért a centrifugális törölt fólia elpárologtatót "centrifugális" törölt fólia elpárologtatónak nevezik, a centrifugális törölt fólia elpárologtató pengéjének szerkezeti jellemzői miatt van:

A centrifugális letörölt fólia elpárologtató minden mozgatható pengéje négy „U” alakú, kifelé néző nyílású pengevezető horonyba van beépítve, és az ilyen típusú penge a forgás által keltett centrifugális erő hatására előre-hátra csúszhat a pengevezető horonyban. A forgási sebességtől és az anyag által keltett mozgási ellenállástól függően változik a csúszópenge csúszási távolsága. A csúszópenge a pengék elterjedt formája, amely egy téglalap alakú oszlop, amelyen a penge végfelületén egy bizonyos szögben horony (folyadékvezető horony) található. A folyadékvezető horony szögének megváltoztatásával beállítható a folyadékfilm visszatartási ideje.

A centrifugális letörölt fólia párologtató pengéje hornyokkal kifelé néz, és a penge a vezetőhorony mentén sugárirányban a fűtőfelületre kerül centrifugális erő hatására, és körkörösen mozog a rotorral. A folyamatos törlés hatására az anyagok turbulens folyadékfilmet képeznek a párolgási felületen, ami javítja a hőátbocsátási tényezőt. Sőt, mivel ez a folyamatos kerületi mozgás hatékonyan gátolja a túlmelegedést, a szárazfalat és az alapanyagok lerakódását, biztosítja a folyadékfilm egyenletes eloszlását. Alaposan keverje össze és végezze el a jó hőcserét.

A pengékhez általában PTFE (politetrafluor-etilén), szintetikus grafit vagy hasonló anyagokat használnak. Alkalmas 150 °C alatti munkahőmérsékletre; Ha a párolgási hőmérséklet 150 °C felett van, szénszálas anyagot kell használni.

A Wuxi Hongdinghua Chemical Equipment Co., Ltd.-nek átfogóan figyelembe kell vennie a következő tényezőket, amikor segíti ügyfeleit a centrifugális kaparófilm elpárologtatók kiválasztásában:

1. Termelési kapacitás és működési paraméterek:

Beleértve a feldolgozási kapacitást:______

Takarmánykoncentráció:______

Kisülési koncentráció:______

Takarmányhőmérséklet:______

Kisülési hőmérséklet:______

Működés időtartama:______

2. Anyagjellemzők:

Anyag hőérzékenysége:_______

Anyag viszkozitása:_______

Anyag folyóképessége üzemi hőmérsékleten:_______

Anyag habzó tulajdonsága:________

Az anyag szilárd tartalma:_________

Anyagkristályosodási hajlam:______

Anyag kokszosodási hajlama:______

Hajlamos-e az anyag aggregációra______

3. Üzemi közeg (hőforrás):

Vízgőz: ______ (nyomás)

A hűtővíz hőmérséklete: ______â

Tisztítóoldat (oldószer):______

4. Anyag kiválasztása a gyártáshoz:

Felületi polírozási követelmények:______

5. Az oldal feltételei:

Helykorlátok:______

Klíma viszonyok: beltéri és kültéri

Az energia és a termékek közötti kapcsolat: ________

Munkafelület stb.

6. Szabályzat:

Biztonsági követelmények: _______

Zajjelzők: ______

Környezetvédelmi mutatók: _______

Centrifugális törlésű film elpárologtató penge típusa

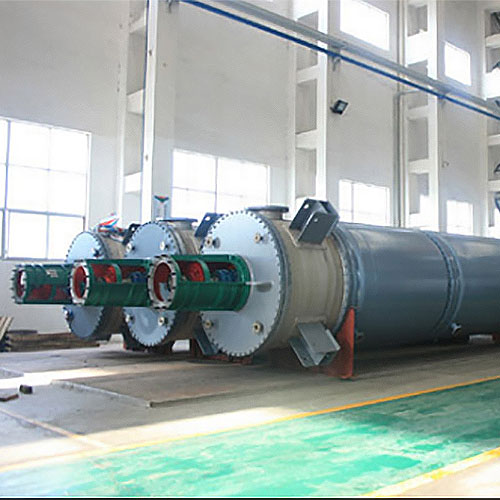

Letörölt filmpárologtató próbaüzemre készen
