Ipari zsanéros pengéjű, törlőfólia elpárologtató

A Wuxi Hongdinghua Chemical Equipment Co., Ltd. szeretettel üdvözöljük a gyárunkból származó ipari zsanéros pengéjű letörölhető fólia párologtatóban. Jó szolgáltatást és gyári kedvezményt biztosítunk Önnek. A Wuxi Hongdinghua Chemical Equipment Co., Ltd. által az ügyfelek számára tervezett és gyártott letörölhető fólia elpárologtatók közül a csuklós pengéjű törölt fólia elpárologtató elterjedt típus, és számos ipari alkalmazással rendelkezik. A csuklós lapátos, törölt fólia elpárologtatókat gyakran használják olyan anyagokhoz, amelyek hajlamosak a fűtőfelületen lerakódásra, szilárd részecskéket tartalmaznak, vagy hajlamosak a párolgási folyamat során kikristályosodni, és száraz anyagokba való koncentrálást igényelnek.

A csuklós pengéjű, törölt filmpárologtató működési elve

A csuklós lapátos törlőfólia elpárologtató egy hatékony elpárologtató, amelyben a nyersanyagot a fűtőfelülethez képest meghatározott szögben elforgatott lapátok kényszerítik filmté, amelyek független forgó tengelyekhez vannak csatlakoztatva, és nagy sebességgel áramlik. Magas hőátadási hatékonysággal, rövid tartási idővel rendelkezik, és vákuumkörülmények között képes a leeső film párologtatására.

A csuklós pengéjű, törölt film elpárologtató ezenkívül egy vagy több hengeres testből áll, köpenyfűtéssel és a hengeren belül egy forgó fóliatörlő eszközzel. A független csuklópántos lapátok a csuklós lapátos törlőfólia elpárologtatóba belépő anyagot egyenletes vastagságban, egyenletes sebességgel a fűtőfelületen folyamatosan folyadékfilmmé törlik, és lefelé mozognak; A folyamat során az alacsony forráspontú komponensek elpárolognak, és a maradékot az elpárologtató aljáról ürítik ki.

A zsanéros lapátos törlőfólia elpárologtató jellemzői és alkalmazása

A csuklós lapátos, törölt film elpárologtató szerkezeti jellemzői a következők:

1. Motor és reduktor: Meghajtó eszköz a forgórész forgatásához.

2. Gőzfolyadék-leválasztó kamra: az anyagok a gőzfolyadék-leválasztó kamra alsó részén lévő bemeneten keresztül érintőlegesen jutnak be a csuklós lapátos törlőfólia elpárologtatóba, és folyamatosan és egyenletesen oszlanak el a csuklós lapátos törlőfólia elpárologtató párologtató kamrájának falán a gőzkamra folyadékleválasztó alsó részén található folyadékelosztón keresztül. A párologtató kamrából elpárologtatott másodlagos gőz a csuklós lapátos törlőfólia elpárologtató felső részén lévő leválasztó kamrába emelkedik, és elválik a folyadékcseppektől vagy haboktól, amelyeket a szekunder gőz a gőzfolyadék-leválasztó kamrába szerelt gáz-folyadék szeparátoron keresztül szállíthat.

3. Folyadékelosztó: A rotorra szerelve az anyag tangenciális irányból belép a csuklós lapátos törlőfólia elpárologtatóba, és a forgó folyadékelosztón keresztül folyamatosan és egyenletesen film alakban oszlik el az elpárologtató felületen.

4. Gázfolyadék-leválasztó: a gázfolyadék-leválasztó az elválasztókamra felső részébe kerül beépítésre, amely felfogja a felszálló szekunder gőz által szállított folyadékcseppeket vagy habot, és visszaesik a párolgási felületre.

5. Párologtató kamra: Az elpárologtató kamra belső fala az a párologtató felület, ahol hőt cserél a forgó lapátok és a köpeny belsejében lévő fűtőközeg által filmre kényszerített anyagokkal.

6. Rotor: A forgórész egy forgó tengelyből és egy forgó keretből áll. A rotort egy villanymotor és egy reduktor hajtja, és körkörös mozgásra hajtja a lapátokat. Erősségét, geometriai méreteit és stabilitását garantálni kell.

7. Penge: A penge körkörös mozdulatokkal mozog, folyamatosan törli a folyékony anyagot az elpárologtató felületre, hogy vékony filmet képezzen, hogy elérje a vékonyréteg-párolgás hatását.

csuklós penge csuklós lapátos törlőfólia elpárologtatóhoz

A csuklósan csatlakoztatott pengének van egy központi forgótengelye, amely meghajtja a csuklós pengét, amely centrifugális erő hatására meghatározott szögben csúszik a fűtött falfelülethez.

8. Az alsó fej magas hőmérsékletnek ellenálló önkenő csapágyakkal van felszerelve, az alsó csapágynak kényelmesnek kell lennie az anyagkiürítéshez, valamint a karbantartáshoz és javításhoz.

A csuklós lapátos, törölt film elpárologtató működési jellemzői a következők:

1. Minimális nyomásveszteség

A nyersanyag Egy csuklós pengéjű, törölt film elpárologtatóban az "áramlás" és a másodlagos gőz "áramlás" két független "csatornában" van: Az anyag az elpárologtató kamra fala mentén esik, és leereszkedik; A szekunder gőz szinte akadálytalanul hagyja el az elpárologtatót a henger közepétől, így a nyomásveszteség minimális.

2. Valódi vákuumkörülmények között képes működni

A párologtató felületről a kondenzátor felé tartó szekunder gőz rendkívül kis ellenállása miatt a teljes párologtatókamra falának párolgási felületén magas vákuumfokot tud fenntartani. A Vákuumfokozat javítása hatékonyan csökkenti a feldolgozott anyag forráspontját.

3. Magas hőátbocsátási tényező, nagy párolgási intenzitás

Az anyag forráspontjának csökkenése növeli a hőmérséklet-különbséget a forró közeggel szemben; A turbulens folyadékfilm csökkenti a hőellenállást; Hasonlóképpen gátolt a falon lévő anyagok kokszosodása és lerakódása, valamint javul a párologtató henger falának részleges hőátbocsátási tényezője; Ezért a párolgási intenzitása nagyon magas.

4. Alacsony hőmérsékletű párolgás

A párologtató henger belsejében nagy vákuumot fenntartó képességnek köszönhetően a kezelt anyag forráspontja nagymértékben csökken, így különösen alkalmas hőérzékeny anyagok alacsony hőmérsékletű párologtatására.

5. Rövid áramlási idő

Az anyag áramlási ideje az elpárologtatóban nagyon rövid, hatékonyan akadályozza meg a termék bomlását, aggregációját vagy minőségromlását a párolgási folyamat során.

6. Alacsony minőségű gőz használható

A gőz egy általánosan használt hőközeg. Az anyagok forráspontjának csökkentésével és az azonos hőmérséklet-különbség biztosításával a fűtőközeg hőmérséklete csökkenthető. A gyenge minőségű gőz hasznosítása előnyös az energia hasznosítás szempontjából. Különösen alkalmas végső hatású elpárologtatóként több hatású elpárologtatáshoz.

7. Erős alkalmazkodóképesség és könnyű kezelhetőség

A centrifugális törlőfólia elpárologtató szerkezete specializált. A csuklós lapátos törlőfólia elpárologtató a hagyományos párologtatók által nehezen kezelhető magas viszkozitású, részecsketartalmú, hőérzékenység kezelésére használható.

Kristályosodásra hajlamos anyag. A csuklópántos lapátok kialakítása hatékony nyomóerőt (magas párolgási arány és alacsony maradék folyadék) biztosít a folyadékfilm számára.

A HDH által gyártott centrifugális letörölhető párologtató széles körben elismert és elfogadott, a HDH által tervezett és gyártott csuklós lapátos törlőfólia elpárologtató pedig különféle igényekre alkalmas:

1. Lepárlás

2. Koncentráció

3. Gáztalanítás

4. Fehérítés

5. Szagtalanítás

6. Szárítás

7. Reakció

8. Kristályosítás (az elpárologtató hűtő funkciójának gyakorlása)

9. Újrahasznosítás (különösen a gyógyszeriparban használt oldószerek vagy egyéb hasznos anyagok)

10. Tisztítás (például tengervíz sótalanítása, tiszta oldatos anyagok elválasztása)

Csuklós lapátos, törölt fólia elpárologtató részletei

A csuklós lapátos, törölt fólia elpárologtató egyfajta törölt film elpárologtató, és szerkezeti jellemzői a következők:

Csuklós lapátos, törölt fólia elpárologtató, minden pengének van egy központi forgótengelye, amely a pengét egy hajtórúd-mechanizmuson keresztül hajtja meg. A csuklós penge centrifugális erővel szorosan a fűtőfal felületéhez van rögzítve, és bizonyos szögben elcsúszik, hogy a nyersanyagot a szükséges folyékony filmbe törölje, és megakadályozza a vízkőképződést és a kokszosodást a fűtőfelületen. Ez a fajta kialakítás lehetővé teszi, hogy a penge hatékony nyomást gyakoroljon a folyékony filmre, javítsa az anyag magas párolgási arányát, és hozzájárulhat az anyagmaradványok csökkentéséhez. Alkalmas olyan anyagokhoz, amelyek hajlamosak a fűtőfelületen lerakódásra, szilárd részecskéket tartalmaznak, vagy hajlamosak a párolgási folyamat során kikristályosodni, és száraz anyagokba sűrítést igényelnek, feldolgozási viszkozitása 35000 mpas.

Ezt a fajta rotort széles körben használják a kaparó frekvenciájának és tömegének változtatásával, valamint a centrifugális erő beállításával. A penge anyaga általában ugyanaz, mint az elpárologtató hengerének fémanyaga, és PTFE anyag is használható.

A Wuxi Hongdinghua Chemical Equipment Co., Ltd.-nek átfogóan figyelembe kell vennie a következő tényezőket, amikor segíti ügyfeleit a csuklós lapátos, törölt fólia elpárologtatók kiválasztásában:

1. Termelési kapacitás és működési paraméterek:

Beleértve a feldolgozási kapacitást: ________

Takarmánykoncentráció: ________

Kisülési koncentráció: ________

Előtolási hőmérséklet: ________

Kisülési hőmérséklet: ________

Működés időtartama: ________

2. Anyagjellemzők:

Anyag hőérzékenysége:________

Anyag viszkozitása:________

Anyag folyóképessége üzemi hőmérsékleten:________

Anyag habzó tulajdonsága:________

Anyag szilárdanyag tartalma Anyag kristályosodási hajlam:________

Anyag kokszosodási hajlama:________

Hajlamos-e az anyag aggregációra

2. Üzemi közeg (hőforrás):

Vízgőz: ________ (nyomás)

A hűtővíz hőmérséklete: ________â

Tisztítóoldat (oldószer):________

3. Anyag kiválasztása a gyártáshoz:

Felületi polírozási követelmények:________

4. Az oldal feltételei:

Helykorlátok:________

Klíma viszonyok: beltéri és kültéri

Az energia és a termékek közötti kapcsolat:________

Munkafelület stb.

5. Szabályzat:

Biztonsági követelmények:________

Zajjelzők: ________

Környezetvédelmi mutatók:________

Csuklós lapátos, törölt film elpárologtató pengeszerkezete

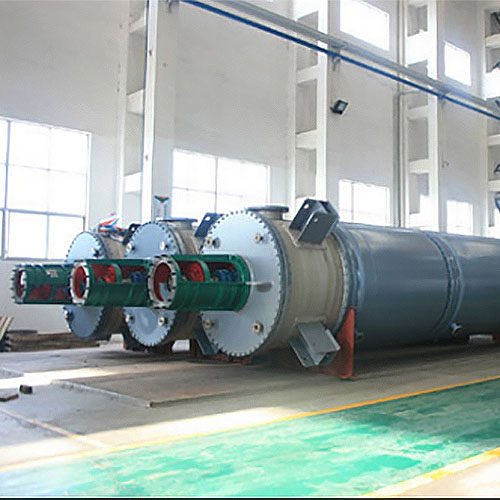

Letörölt filmpárologtató próbaüzemre készen
