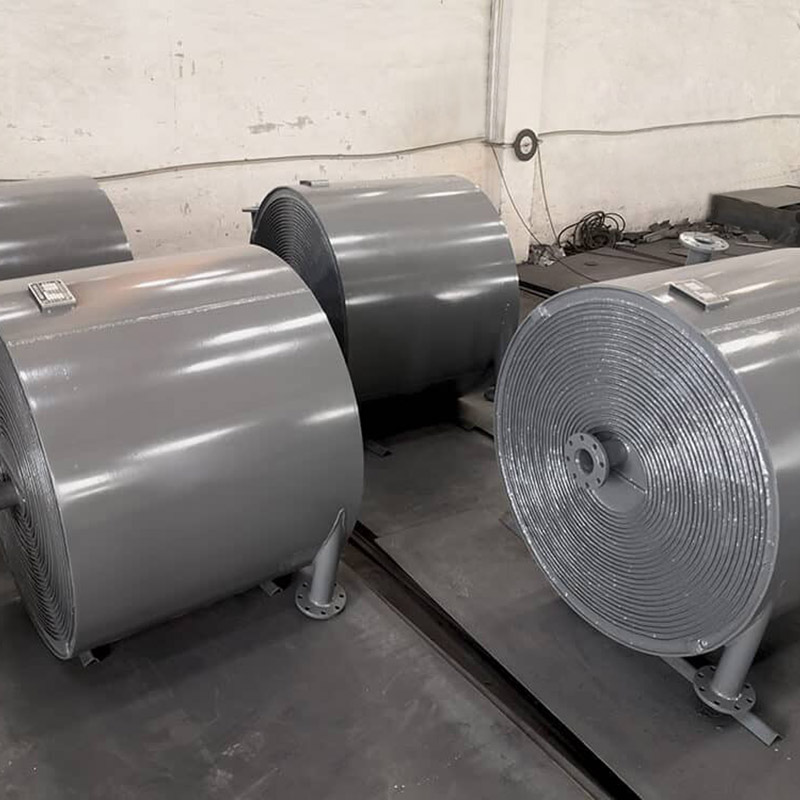

Nem leszerelhető spirállemezes hőcserélő

A Wuxi Hongdinghua Chemical Equipment Co., Ltd. által gyártott különféle típusú hőcserélők közül az ügyfelek gyakran a nem leválasztható spirállemezes hőcserélőt választják.

A nem leválasztható spirállemezes hőcserélő szerkezeti jellemzői:

A nem leválasztható spirális lemezes hőcserélőt két párhuzamos vékony szén- vagy rozsdamentes acéllemez hengerelésével alakítják ki, amelyek egy pár spirális áramlási csatornát képeznek, amelyek egymástól elválasztva vannak. A hideg és a meleg folyadék két csatornán áramlik, amelyeket egy spirális lemez választ el egymástól, mint hőátadó felületet. A két lemez közé egy csatornatávtartó van hegesztve, hogy megtartsa a csatornák közötti távolságot, és növelje a spirállemez merevségét is. A hőcserélő közepén egy központi elválasztó lemez van elhelyezve a két spirálcsatorna elválasztására. Felül és alul vannak hegesztett fedőlemezek vagy fejek, valamint két folyadék bemeneti és kimeneti csövek. Általában az egyik bemeneti és kimeneti pár a kerületi élen található (a csatlakozó cső lehet érintőleges vagy sugárirányú), míg a másik pár a tengelyen található. Minden végcsatorna hegesztett és tömített, jó tömítési tulajdonságokkal rendelkezik.

Nem leválasztható spirállemezes hőcserélő alkalmazása:

Alkalmas olyan iparágakban, mint a kémia, kőolaj, oldószerek, gyógyszeripar, élelmiszer- és italgyártás, gépek, textilgyártás, kohászat, acélhengerlés, kokszolás stb. Végezhet gőz-gőz hőcserét, gáz-folyadék hőcserét és folyadék-folyadék hőcserét, valamint alkalmas olyan nagy viszkozitású közegekhez is, amelyek hőcserét igényelnek magas hőmérsékleti vagy nagy nyomású hűtési, sűrítési és sűrítési körülmények között. hulladékhő visszanyerése.

A nem levehető spirállemezes hőcserélő adatai:

A nem leválasztható spirállemezes hőcserélő a következő előnyökkel rendelkezik a teljesítmény tekintetében:

1. Magas termikus hatásfok: Kétféle hőcserélő folyadékot képes tartani alacsony áramlási sebességen, serkenti a turbulenciát és javítja a hőátadás hatékonyságát. A közeg hőmérséklet-különbsége akár 1 â is lehet, ami kis hőveszteséget eredményez; Ugyanazon nyomásveszteség mellett a hőátadás hatékonysága 3-5-szöröse a csőszerű (héj és cső) hőcserélőének; A hővisszanyerés hatásfoka elérheti a 99%-ot.

2. Kompakt szerkezetű, kis térfogatú és kis alapterületű, ami körülbelül 30%-a a csőszerű (Shell és cső) hőcserélőének.

3. Alacsony gyártási költség

4. Rugalmas működés

5. Könnyen telepíthető, tisztítható és karbantartható, öntisztító képességgel. A közeg spirális áramlása miatt a szennyeződés nem könnyen rakódik le; Könnyen tisztítható, gőzzel vagy lúgos oldattal mosható, egyszerű és könnyen kezelhető, alkalmas tisztítóeszközök beépítésére.

6. Alacsony ellenállás: A héjon lévő összekötő cső érintőleges szerkezetű. A közeg egyetlen csatornán áramlik, ami nagyobb áramlási sebességet tesz lehetővé, mint más hőcserélők. Alacsony nyomásveszteség, nagy kapacitású gőz vagy gáz kezelésére használható;

7. Több egység is kombinálható használathoz: Amikor egyetlen eszköz nem tudja teljesíteni a használati követelményeket, több eszköz is kombinálható, de a kombinációnak meg kell felelnie az alábbi előírásoknak: párhuzamos kombináció, soros kombináció, valamint az eszközök és a csatornák közötti távolság azonos. Hibrid kombináció: Egy csatorna párhuzamos és egy csatorna sorosan.

8. Ha nem leválasztható spirállemezes hőcserélőket használnak gőz-gőz hőcseréhez, hűtő keringető vizet kell felszerelni. Ha a középnyomás és a hőmérséklet meghaladja az alkalmazási tartományt, más hőcserélő szerkezeteket kell választani, mint például a héj- és csőhőcserélőket.

9. Óvintézkedések a nem levehető spirállemezes hőcserélők működéséhez

(1) Amikor a gőzleválasztás leáll, a hőmérsékletnek a hőcserélő bemeneti és kimeneti szuszpenziójának mindkét oldalán 40 °C alatt kell lennie.

(2) A spirállemezes hőcserélőt az előírt követelményeknek megfelelően kell használni a sérülések elkerülése érdekében. A nem leválasztható spirállemezes hőcserélő hatékony, energiatakarékos és alacsony befektetést igénylő hőcserélő berendezés, kiváló teljesítménnyel.
